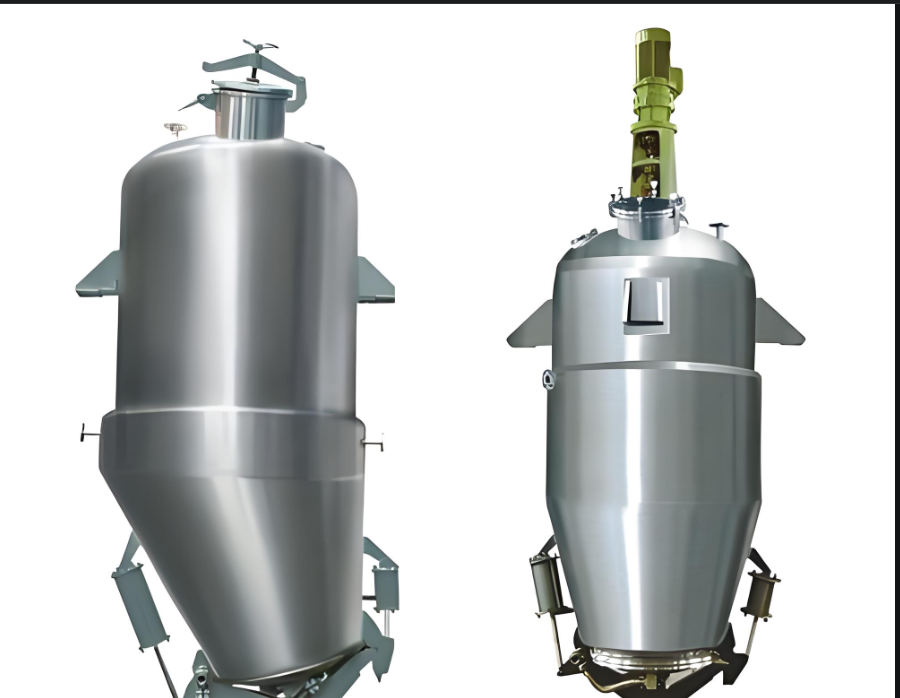

3m³提取罐,3T提取罐

详细技术参数:1、3T提取罐3m³1.1结构形式:1.1.1提取罐采用直筒型,四只标准耳座支撑。1.1.2投料孔启闭采用手动方式,出渣门启闭采用双气缸升降、双气缸旋转安全自锁方式。1.1.3提取罐夹套采用二段加热方式,底部出渣门采用盘管加热方式。1.2性能能耗:1.2.1提取罐

产品介绍/ Product parameter


详细技术参数: 1、3T提取罐 3m³

1.1 结构形式:

1.1.1 提取罐采用直筒型,四只标准耳座支撑。

1.1.2 投料孔启闭采用手动方式,出渣门启闭采用双气缸升降、双气缸旋转安全自锁 方式。

1.1.3 提取罐夹套采用二段加热方式,底部出渣门采用盘管加热方式。

1.2 性能能耗:

1.2.1 提取罐全容积≥3.0M³

1.2.2   夹套加热面积≥6.0M²,底盘管加热面积≥0.6M²,冷凝面积≥16M²,冷却面积

≥2M²

1.2.3 蒸汽耗量:≤460kg/h

1.2.4 冷却水耗量:≤27T/h

1.3 组成材质:

1.3.1 设备组成:提取罐、人孔、除沫器、管式冷凝器、冷却器、油水分离器、双联 过滤器。

1.3.2 内胆材质:304,夹套材质:304

1.4 工况条件:

1.4.1 提取罐夹套蒸汽设计压力≥0.3Mpa,出渣门底盘管蒸汽设计压力≥0.3Mpa

1.4.2 提取罐内胆设计压力为常压。

1.4.3 冷凝器及冷却器冷却水设计压力≥0.3Mpa,气缸压缩空气工作压力≥0.7Mpa

1.5 部件参数:

1.5.1 提取罐内胆直径≥1200mm,内胆壁厚≥8mm,夹套壁厚≥6mm

1.5.2 人孔规格:DN400,开关方式:手,加热底盘管采用无缝钢管。

1.5.3 除沫器直径≥φ300mm,壁厚≥3mm,采用斜面折流板加滤网结构形式。

1.5.4 管式冷凝器换热面积≥16M²,壳体壁厚≥3mm

1.5.5 冷却器换热面积≥2M²,壁厚≥3mm,换热管采用无缝钢管。

1.5.6 油水分离器容积≥50L,壁厚≥3mm,配有上部玻璃视桶,高度≥300mm

1.5.7 双联过滤器容积≥25L,壁厚≥3mm,过滤面积≥2×0.4M²,过滤精度≥80 目

1.6.1 提取罐夹套:外保温:硅酸铝纤维,厚度≥50mm

1.7、表面处理:

1.7.1、内表面机械抛光,粗造度 Ra≤0.4μm,外表面水喷砂亚光处理,粗糙度 Ra

≤0.8μm 1.8、附件明细:

1.8.1、视镜灯:DN100 弱电立式防爆灯 1 件。

1.8.2、温度计:采用远传式(0-150℃)和现场显示指针式温度计各 1 件。

1.8.3、压力表:0-0.1Mpa,表盘直径 DN100,1 件。

1.8.4、清洗球:采用≥φ38 快装式 360°自动旋转清洗球 1 件。

1.8.5、出渣门启闭气缸:2 件。

1.8.6、出渣门旋转锁紧气缸:2 件。

1.9、资料提供:

▲1.9.1、质量文件:合格证、质保书(抄件)、压力报告;压力容器提供:外观及尺 寸检验、无损检测。

1.9.2、验证文件:提供 DQ、IQ、OQ、PQ、FAT、SAT 模板文件。
